Symbole in technischen Zeichnungen für die CNC-Fertigung
Jedes Symbol in einer technischen Zeichnung beeinflusst die Kalkulation. Diese Übersicht erklärt die wichtigsten Symbolgruppen für CNC-Anfragen: Maße, Toleranzen, Passungen, Oberflächenzeichen und Form- und Lagetoleranzen.
Warum Symbole die Kalkulation bestimmen
Ein einzelnes Symbol in der Zeichnung kann den Fertigungsaufwand erheblich verändern. Ein Oberflächenzeichen an einer Fläche, die sonst nur entgratet würde, erzwingt einen zusätzlichen Bearbeitungsschritt. Eine Formtoleranz auf einem Drehteil erfordert eine eigene Prüfung mit geeignetem Messgerät. Deshalb muss jedes Symbol in der Zeichnung bewusst gesetzt und eindeutig lesbar sein.
Fehlende oder unleserliche Symbole führen zu Rückfragen vor dem Angebot. Wenn die Zeichnung die fertigungstechnisch relevanten Entscheidungen klar abbildet, kann die Kalkulation ohne Umwege beginnen. Die folgenden Abschnitte erklären die wichtigsten Symbolgruppen, die in CNC-Anfragen regelmäßig vorkommen.

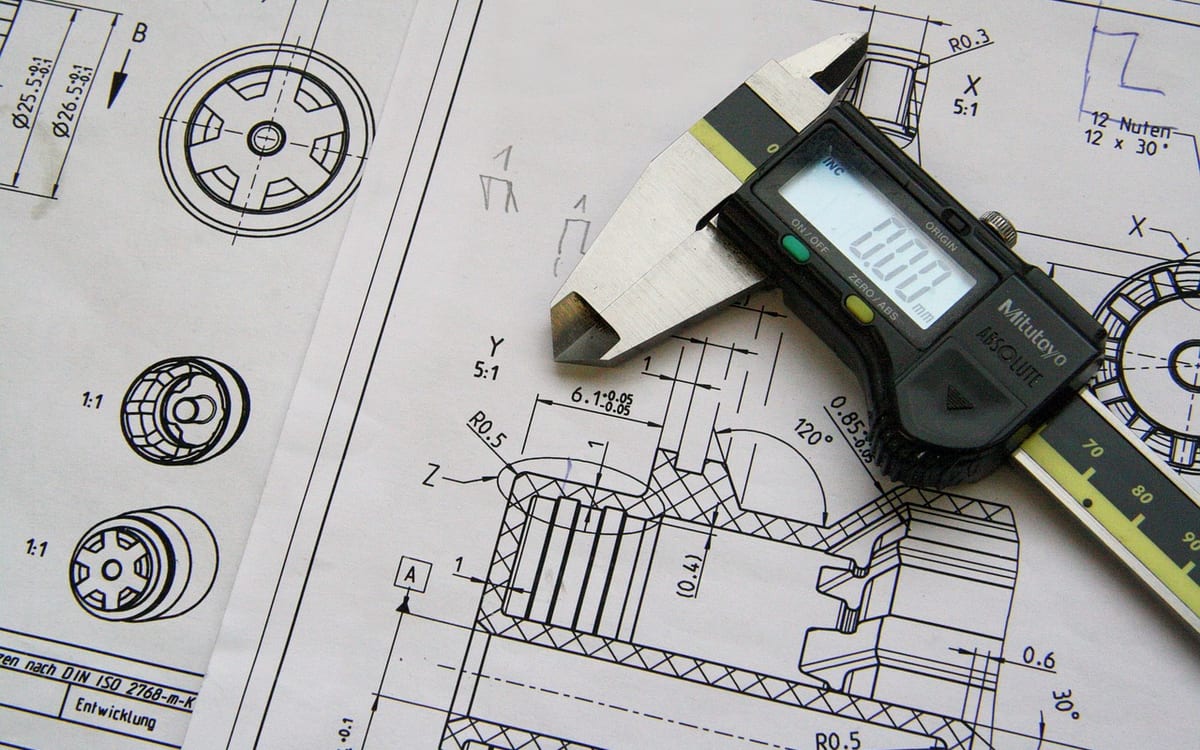

Maße, Toleranzen und Passungen
Die Bemaßung beschreibt die geometrische Absicht: Längen, Durchmesser, Abstände, Winkel und Radien. Maße können als Funktionsmaße, Fertigungsmaße oder Prüfmaße angelegt sein. Für die Kalkulation sind vor allem die Funktionsmaße entscheidend, weil sie bestimmen, welche Flächen eng gefertigt und geprüft werden müssen. Wo kein eigenes Toleranzfeld angegeben ist, greift die im Schriftfeld angegebene Allgemeinspezifikation, sofern sie für das Maß gilt. Ältere Zeichnungen nennen dafür oft ISO 2768; neue geometrische Allgemeinspezifikationen können ISO 22081 verwenden. Enge Einzeltoleranzen sollten nur dort stehen, wo die Funktion sie erfordert.
Passungsangaben definieren das Zusammenspiel zweier Bauteile. Sie bestehen aus dem Nennmaß, einem Toleranzfeld für die Bohrung und einem für die Welle. Ob eine Spielpassung, Übergangspassung oder Presspassung vorliegt, ergibt sich aus der Kombination der Toleranzfelder. Falsch gesetzte oder fehlende Passungsangaben verändern den Fertigungs- und Prüfaufwand. Für die Berechnung konkreter Grenzmaße steht der Passungsrechner unter /tools/passungsrechner/ zur Verfügung.
Oberflächenzeichen und Rauheitsangaben
Oberflächensymbole geben an, ob und wie eine Fläche bearbeitet werden muss. Die aktuelle Grundlage für die Anzeige von Profil-Oberflächenangaben ist ISO 21920-1; ältere Zeichnungen können noch ISO 1302 nennen. Zusätzlich zum Symbol stehen Rauheitskennwerte wie Ra und Rz. Beide Werte beschreiben unterschiedliche Eigenschaften des Profils und lassen sich nicht normativ ineinander umrechnen.
Je niedriger der geforderte Rauheitswert, desto höher der Bearbeitungsaufwand: Schleifen, Läppen oder Honen können erforderlich werden. An Flächen ohne Funktionsanforderung reicht oft die werkzeugbedingte Rauheit der Drehbearbeitung oder Fräsbearbeitung. Wenn in der Zeichnung Rauheitswerte stehen, sollten sie zum tatsächlichen Funktionsbedarf passen. Der Ra-Rz-Rechner unter /tools/ra-rz-rechner/ hilft bei der Umrechnung zwischen beiden Kennwerten.
Form- und Lagetoleranzen
Form- und Lagetoleranzen beschreiben zulässige Abweichungen der Geometrie, die mit reinen Maßtoleranzen nicht vollständig erfasst werden. Formtoleranzen (z. B. Geradheit, Ebenheit, Rundheit, Zylinderform) begrenzen die Abweichung einer einzelnen Fläche oder Kontur von der geometrisch idealen Form. Lagetoleranzen (z. B. Parallelität, Rechtwinkligkeit, Position, Rundlauf) beziehen sich auf das Verhältnis zwischen zwei oder mehr Geometrieelementen und benötigen einen Bezug (Datum).
Form- und Lagetoleranzen sind dann sinnvoll, wenn Maßtoleranzen allein die Funktion nicht sichern. Eine Welle, die in einem Lager läuft, braucht möglicherweise eine Rundlauftoleranz, damit die Lagerfunktion gewährleistet bleibt. Eine Planfläche, die als Dichtfläche dient, kann eine Ebenheitstoleranz erfordern. In der Praxis sollten Form- und Lagetoleranzen nur dort eingetragen werden, wo die Funktion des Bauteils sie verlangt. Jede zusätzliche Toleranz erhöht den Prüf- und Fertigungsaufwand.
Gewinde-, Kanten- und Schweißsymbole
Gewindesymbole geben Gewindeart, Nenndurchmesser, Steigung und Toleranzklasse an. Bei metrischen ISO-Gewinden steht ein M vor dem Durchmesser, gefolgt von der Steigung bei Feingewinden. Ob das Gewinde als Außen- oder Innengewinde ausgeführt ist, ergibt sich aus der Darstellung in der Zeichnung. Kantensymbole beschreiben, wie Kanten nach der Bearbeitung behandelt werden sollen: entgratet, gebrochen, mit definiertem Radius oder mit Fase. Die Angabe erfolgt nach DIN ISO 13715 am Kantenzeichen. Schweißsymbole kennzeichnen Nahtform, Nahtlage und Schweißverfahren an Fügestellen. Für CNC-Bauteile sind Schweißsymbole dann relevant, wenn Einzelteile nach der Bearbeitung zu einer Baugruppe gefügt werden.
Alle drei Symbolgruppen beeinflussen den Fertigungsumfang und sollten dort stehen, wo sie für die Funktion erforderlich sind. Wenn Ihre Zeichnung fertig vorbereitet ist, können Sie die Unterlagen direkt unter /anfrage/ hochladen. Unser Ziel ist eine erste Rückmeldung innerhalb von zwei Arbeitstagen – mit einem schriftlichen Angebot oder konkreten technischen Rückfragen.
Weiterführend
Passende nächste Schritte
CNC-Zeichnung vorbereiten
Welche Angaben in PDF-Zeichnung und STEP-Modell Rückfragen vor dem Angebot vermeiden.
WeiterlesenAllgemeintoleranzen
ISO 2768-1 und die Einordnung älterer ISO-2768-mK-Zeichnungen.
WeiterlesenOberflächenbehandlung
Eloxieren, Verzinken, Vernickeln und Pulverbeschichten für CNC-Bauteile.
Weiterlesen
Zeichnung vorbereitet? Anfragen
Unterlagen hochladen, Werkstoff und Stückzahl angeben.
Vertiefung
Worauf Sie achten sollten
Maße und Passungen
Funktionsmaße eng tolerieren, Allgemeintoleranz für unkritische Bereiche nutzen.
Oberflächenzeichen
Ra- und Rz-Werte nur dort angeben, wo die Funktion eine bestimmte Oberfläche erfordert.
Form- und Lagetoleranzen
Rundlauf, Ebenheit oder Position nur eintragen, wenn reine Maßtoleranzen die Funktion nicht sichern.
Fragen
Häufige Fragen
Müssen alle Symbole in der Zeichnung genormt sein?
Ja. Genormte Symbole nach DIN und ISO stellen sicher, dass Fertigung und Prüfung die Zeichnung einheitlich interpretieren. Eigenständige Abkürzungen oder firmeneigene Symbole können zu Fehlinterpretationen und Rückfragen führen.
Was passiert bei fehlenden Angaben in der Zeichnung?
Fehlende Angaben werden nicht stillschweigend angenommen. Stattdessen folgt eine technische Rückfrage, bevor ein Angebot erstellt wird. Das verhindert, dass eine Kalkulation auf falschen Annahmen aufbaut.
Was ist der Unterschied zwischen Allgemeintoleranz und Einzeltoleranz?
Eine Allgemeinspezifikation gilt für Maße oder geometrische Merkmale ohne eigene Toleranzangabe, sofern der Zeichnungseintrag sie dafür festlegt; ältere Zeichnungen nennen dafür etwa ISO 2768. Eine Einzeltoleranz steht direkt am Maß und überschreibt die Allgemeinspezifikation für dieses Merkmal. Funktionsrelevante Maße sollten eine eigene Toleranz erhalten.
Wann sind Form- und Lagetoleranzen erforderlich?
Wenn Maßtoleranzen allein die Funktion nicht sicherstellen. Typische Fälle sind Lagersitze (Rundlauf), Dichtflächen (Ebenheit) und Montagebohrungen (Position). Ohne Funktionsbezug erzeugen Form- und Lagetoleranzen unnötigen Prüfaufwand.
Wie viele Toleranzen sind in einer Zeichnung sinnvoll?
Nur so viele, wie die Funktion verlangt. Jede zusätzliche Toleranz erhöht den Fertigungs- und Prüfaufwand. Flächen ohne Funktionsanforderung sollten mit der Allgemeintoleranz auskommen.
Welche Zeichnungssymbole werden am häufigsten falsch verwendet?
Am häufigsten falsch eingesetzt werden die Ebenheitstoleranz statt der Parallelitätstoleranz, wenn ein Bezug existiert, sowie die Symmetrietoleranz dort, wo eine Positionstoleranz die Funktion eindeutiger beschreibt. ISO 1101 führt Symmetrie und Koaxialität weiterhin. In ASME Y14.5-2018 sind Symmetrie und Konzentrizität entfallen. Maßgeblich ist die Norm, die im Schriftfeld der Zeichnung steht.
Was ist der Unterschied zwischen GD&T nach ASME Y14.5 und GPS nach ISO?
GD&T nach ASME Y14.5 ist der US-amerikanische Standard, GPS (Geometrische Produktspezifikation) nach ISO folgt einem modularen Normenkonzept (ISO 1101, 5459, 14405). Der größte praktische Unterschied: ASME verwendet Rule #1 (Hüllbedingung gilt automatisch), ISO verlangt das explizite Symbol. In Europa ist GPS/ISO Standard, im Export nach Nordamerika wird oft ASME Y14.5 verlangt.
Was bedeutet das Oberflächensymbol mit Zahlenwert in der technischen Zeichnung?
Das Oberflächensymbol mit Kennwert nach ISO 21920-1 beschreibt die geforderte Oberflächenbeschaffenheit; ältere Zeichnungen können noch ISO 1302 verwenden. Der angegebene Ra- oder Rz-Wert steht für den geforderten Kennwert. Zusätzliche Symbole und Angaben legen fest, ob und wie die Fläche bearbeitet werden soll.
Wie liest man Schweißsymbole auf CNC-Teilen?
Schweißsymbole nach ISO 2553 bestehen aus einer Bezugslinie mit Pfeil zur Naht, dem Nahtsymbol und Maßangaben für Nahtdicke und -länge. Für CNC-Teile ist relevant, dass Schweißnahtvorbereitung (Fasenlänge, -winkel) als Bearbeitungsmaß in der Zeichnung stehen muss — das Schweißsymbol allein reicht dafür nicht.
