CNC-Frästeile nach Zeichnung anfragen
Für prismatische Bauteile in Kleinserien und Serien: technische Unterlagen hochladen, Werkstoff und Stückzahl nennen, schriftliches Angebot erhalten.
Wann eine Frästeile-Anfrage sinnvoll ist

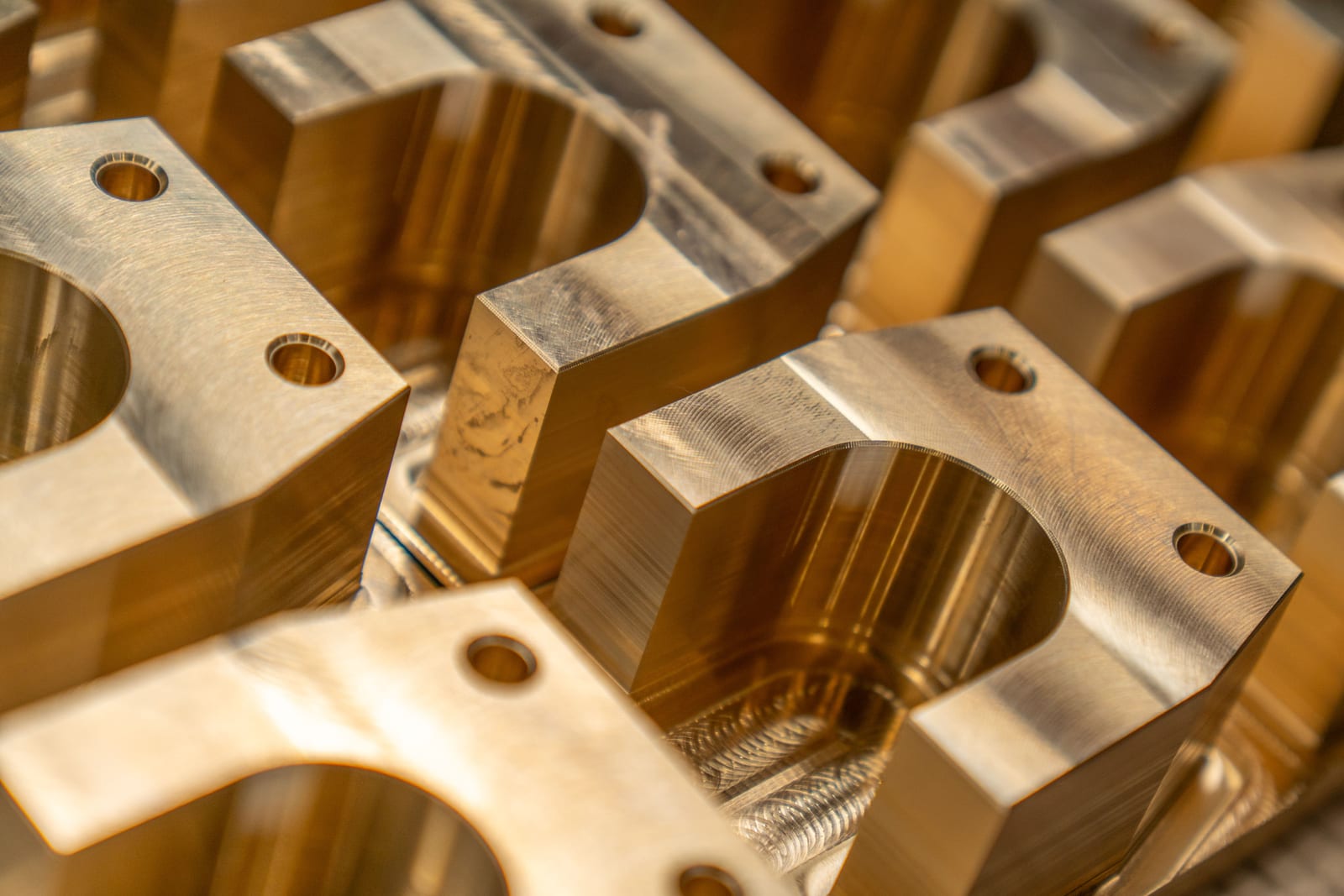

Frästeile nach Zeichnung eignen sich für prismatische Geometrien: Gehäuse mit Taschen, Platten mit Bohrbildern, Aufnahmen mit Passflächen und Halter mit Gewindebohrungen. Auch Bauteile, die 3-Achs- oder 5-Achs-Bearbeitung erfordern, gehören in diese Kategorie. Wenn ein Bauteil weder rotationssymmetrisch noch eindeutig einem Drehprozess zuzuordnen ist, liegt in der Regel ein Frästeil vor.
Bei Bauteilen mit Dreh- und Fräsmerkmalen kann die Bearbeitungsart in der Anfrage bewusst offen gelassen werden. CNC Fräsen lassen sich auch mit Drehoperationen kombinieren, wenn das Bauteil beides erfordert. Die technische Zuordnung erfolgt anhand der eingereichten Unterlagen.
Welche Unterlagen die Kalkulation beschleunigen
Am besten reichen Sie eine bemaßte PDF-Zeichnung und ein STEP- oder STP-Modell im gleichen Revisionsstand ein. Das Modell zeigt die Geometrie mit Taschen, Bohrbildern und Freiformflächen. Die Zeichnung klärt Toleranzen, Oberflächenangaben, Gewinde, Kantenbehandlung und Prüfmaße. CNC-Frästeile online anfragen gelingt so mit den wenigsten Rückfragen.
Wenn noch nicht feststeht, ob ein Bauteil gefräst, gedreht oder kombiniert gefertigt wird, wählen Sie in der Anfrage die Option „Noch offen“. Die technische Zuordnung erfolgt anhand Ihrer Unterlagen.
Werkstoffe für CNC-Frästeile
Aluminium Frästeile sind leicht und gut zerspanbar. EN AW-6082 ist eine häufig eingesetzte Legierung für Aufnahmen und Gehäuse. Edelstahl Frästeile aus 1.4301 oder 1.4404 kommen dort zum Einsatz, wo Korrosionsbeständigkeit gefordert ist. Alu CNC fräsen lassen eignet sich besonders für Bauteile mit vielen Taschen und feinen Konturen, weil die Zerspanungsleistung bei Aluminium hoch ist.
Darüber hinaus können Frästeile aus Stahl, Messing, Kupfer, Kunststoff und Titan angefragt werden. Den Werkstoff geben Sie in der Anfrage als Normbezeichnung oder Werkstoffnummer an. Zulässige Alternativen können im Hinweisfeld ergänzt werden.
Welche Angaben bei Frästeilen wichtig sind
Bei Frästeilen entscheiden Taschengeometrien, Bohrbilder, Gewindetiefen, Planflächen und Radien über den Fertigungsaufwand. Funktionsmaße und Passungen sollten in der Zeichnung klar gekennzeichnet sein. Frästeile online anfragen gelingt besser, wenn Oberflächen mit Rauheitsangaben versehen sind und die Kantenbehandlung definiert ist.
Wenn ein Frästeil mit anderen Bauteilen zusammenarbeitet, hilft ein kurzer Hinweis zur Funktion. Angaben wie „Aufnahme für Linearlager“ oder „Dichtfläche gegen O-Ring“ klären, welche Flächen eng toleriert sein müssen und welche Maße bei der Prüfung im Vordergrund stehen.
Vom Upload zum schriftlichen Angebot
Die Anfrage ist kein Sofortpreis-Konfigurator. Ihre technischen Unterlagen werden als konkrete Bauteilanfrage erfasst und geprüft. Unser Ziel ist eine erste Rückmeldung innerhalb von zwei Arbeitstagen – mit einem schriftlichen Angebot oder konkreten technischen Rückfragen.
Das ist für Frästeile nach Zeichnung sinnvoller als ein pauschaler Onlinepreis, weil Taschengeometrien, Toleranzen, Oberflächenanforderungen und der Werkstoffzustand den Aufwand stark beeinflussen.
Frästeile nach Werkstoff: Aluminium und Edelstahl
Aluminium Frästeile aus EN AW-6082 sind verbreitet, weil die Legierung gut zerspanbar ist und hohe Vorschübe erlaubt. Dünne Wände und tiefe Taschen sollten in der Zeichnung eindeutig bemaßt sein, damit die Machbarkeit im Angebot geprüft werden kann. Typische Anwendungen sind Gehäuse mit tiefen Taschen, Adapterplatten mit engen Bohrbildern und Kühlkörper mit Rippenstrukturen. Alu CNC fräsen lassen eignet sich besonders, wenn hohe Zerspanungsvolumina die Teilekosten bestimmen.
Edelstahl Frästeile aus 1.4301 oder 1.4404 kommen dort zum Einsatz, wo Lebensmittel-, Medizin- oder Chemietechnik Korrosionsbeständigkeit verlangt. Edelstahl ist schwerer zerspanbar als Aluminium. Der Werkzeugverschleiß fällt höher aus. Die erreichbare Oberflächengüte hängt stärker von Kühlung und Schneidkantengeometrie ab. In der Anfrage sollte neben der Werkstoffnummer auch der gewünschte Oberflächenzustand angegeben werden, etwa geschliffen, gebürstet oder Ra-Wert nach Zeichnung.
Weiterführend
Passende nächste Schritte
CNC-Zeichnung vorbereiten
Welche Angaben in PDF-Zeichnung und STEP-Modell Rückfragen vor dem Angebot vermeiden.
WeiterlesenDrehteile nach Zeichnung
So wird aus einer Drehteilzeichnung eine konkrete Anfrage mit Werkstoff und Stückzahl.
WeiterlesenAnfrage-Check nutzen
Vor dem Upload prüfen, ob Dateien, Werkstoff, Menge und Funktionsangaben zusammenpassen.
Weiterlesen
Frästeile auf Basis Ihrer Zeichnung anfragen
Technische Unterlagen hochladen, Werkstoff und Stückzahl angeben. Die technische Prüfung ist die Grundlage für Ihr Angebot.
Vertiefung
Worauf Sie achten sollten
Gehäuse und Aufnahmen
Taschen, Passflächen, Gewindebohrungen und Radien vollständig bemaßen.
Platten und Adapter
Bohrbilder, Planflächen und Kantenangaben in Zeichnung oder Modell sauber erfassen.
Halter und Konsolen
Befestigungsgeometrien, Passungen und Funktionshinweise angeben.
Fragen
Häufige Fragen
Reicht ein STEP-Modell ohne PDF-Zeichnung?
Für einfache Geometrien ohne enge Toleranzen kann ein STEP-Modell ausreichen. Sobald Passungen, Rauheiten, Gewinde oder Prüfmaße relevant sind, beschleunigt eine PDF-Zeichnung die Kalkulation erheblich.
Welche Werkstoffe eignen sich für CNC-Frästeile?
Aluminium, Stahl, Edelstahl, Messing, Kupfer, Kunststoff und Titan. Den konkreten Werkstoff geben Sie als Normbezeichnung oder Werkstoffnummer in der Anfrage an.
Gibt es eine Mindeststückzahl?
Die Mindestmenge beträgt 100 Stück je Bauteil. Preisstaffeln, Jahresbedarf und Abrufmengen können in der Anfrage optional ergänzt werden.
Was unterscheidet eine Frästeile-Anfrage von einer Drehteile-Anfrage?
Frästeile sind prismatische Bauteile mit Taschen, Bohrbildern und Planflächen. Drehteile sind rotationssymmetrisch mit Absätzen, Nuten und Passsitzen. Wenn die Zuordnung unklar ist, wählen Sie in der Anfrage „Noch offen“.
Können Nachbehandlungen oder Beschichtungen mit angefragt werden?
Anforderungen an Oberflächenbehandlung, Beschichtung oder Wärmebehandlung gehören in die Zeichnung oder ins Hinweisfeld der Anfrage. Ob und in welchem Umfang diese Schritte abgebildet werden können, wird im Angebot beantwortet.
Welche maximalen Bauteilabmessungen sind beim CNC-Fräsen möglich?
Die möglichen Bauteilabmessungen hängen von Verfahren und Aufspannung ab. Nennen Sie die Hüllmaße in der Zeichnung oder im STEP-Modell. Ob ein großes Bauteil gefertigt werden kann, steht im schriftlichen Angebot oder in einer technischen Rückfrage.
Ist 5-Achs-Fräsen teurer als 3-Achs-Fräsen?
Die Maschinenstunde ist beim 5-Achs-Fräsen in der Regel teurer. Dafür entfallen oft Umspannvorgänge, was bei komplexen Teilen die Gesamtkosten senken kann. 5-Achs lohnt sich, wenn das Bauteil Freiformflächen, Hinterschnitte oder mehr als drei Bearbeitungsrichtungen hat. Welche Bearbeitung Ihr Bauteil erfordert, ergibt sich aus der Zeichnung.
Welche Toleranzen sind beim CNC-Fräsen üblich?
Allgemeintoleranzen nach ISO 2768-m (mittel) sind ein üblicher Standard für untolerierte Maße. Engere Toleranzen und Passungen wie H7 geben Sie gezielt an den Funktionsmaßen an. Sehr enge Toleranzen und niedrige Rauheitswerte können zusätzliche Bearbeitungsschritte wie Schleifen erfordern. Die Machbarkeit wird anhand Ihrer Zeichnung geprüft und im Angebot bestätigt.
Wie gebe ich Gewindepositionen bei Frästeilen korrekt an?
Jede Gewindebohrung braucht in der Zeichnung: Gewindebezeichnung (z. B. M6), Gewindetiefe oder Durchgangsbohrung, Senkung (falls vorhanden) und Position als bemaßte Koordinate vom Bezug. Bei Sacklöchern zusätzlich die Bohrtiefe angeben, weil sie die nutzbare Gewindelänge bestimmt.
