Blechbearbeitung nach Zeichnung: Laserteile, Kantteile, Baugruppen
Laserschneiden, Abkanten, Schweißen und komplette Blechbaugruppen ab 100 Stück: Unterlagen hochladen, Werkstoff und Stückzahl nennen, schriftliches Angebot erhalten.
Wann Blechbearbeitung nach Zeichnung sinnvoll ist
Blechteile nach Zeichnung decken ab, was Zerspanung nicht wirtschaftlich löst: Gehäuse und Schaltschränke, Halterungen, Abdeckungen, Konsolen und Verkleidungen aus ebenem Material, geschnitten, gekantet und auf Wunsch geschweißt. Typische Einsatzfelder sind Medizintechnik, Brandschutz- und Energietechnik. Ab 100 Stück je Bauteil sind Laserteile deutlich günstiger als gefräste Alternativen aus dem Vollen.
Der Anfrageweg ist derselbe wie bei Dreh- und Frästeilen: Zeichnung und Modell hochladen, Werkstoff und Stückzahl nennen, schriftliches Angebot erhalten. Blechteile und Zerspanungsteile lassen sich in einer Anfrage kombinieren, jedes Bauteil mit eigenen Unterlagen.
Laserschneiden und Abkanten

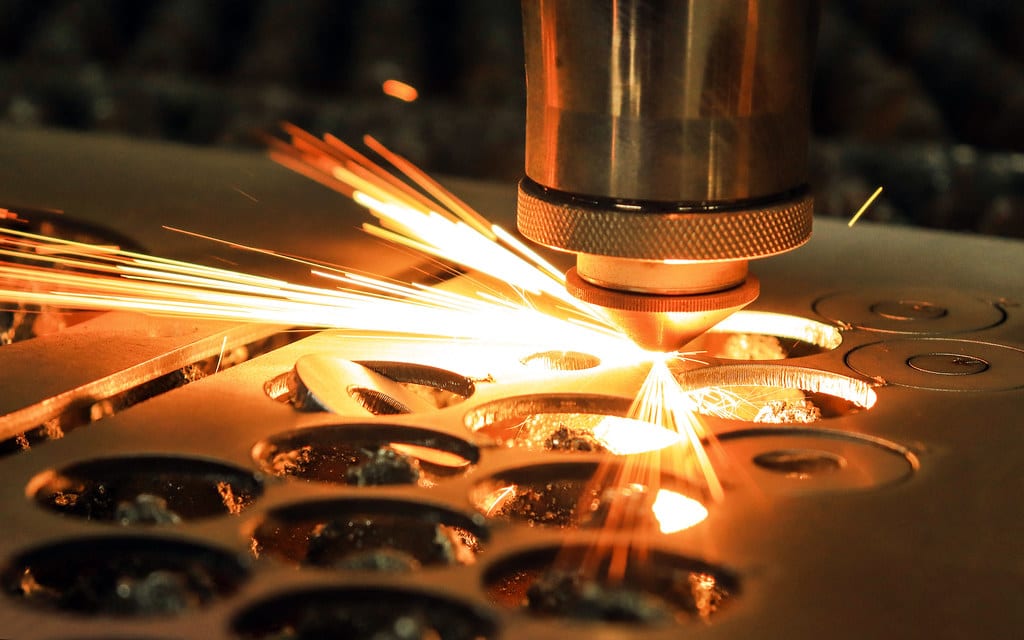

Laserschneiden liefert gratarme Konturen mit engen Schnittspalten, auch bei feinen Stegen und kleinen Durchbrüchen. Geschnitten werden Bleche bis 20 mm Dicke in Stahl, Edelstahl, Aluminium und Titan, auf einem Arbeitsfeld von 4.000 × 2.400 mm. Bei dicken Blechen bestätigt das Angebot Schnittqualität und Machbarkeit bauteilbezogen.
Beim Abkanten entstehen aus dem geschnittenen Zuschnitt Kantteile mit definierten Biegewinkeln, bei Kantlängen bis 3.000 mm; dicke Bleche werden auf kürzeren Kantlängen gebogen. Biegeradien, Kantrichtung und die Lage von Durchbrüchen nahe der Biegekante gehören in die Zeichnung – sie entscheiden über Machbarkeit und Maßhaltigkeit des fertigen Kantteils.
Titan laserschneiden lassen
Titan Grade 2 und Grade 5 (Ti-6Al-4V) werden bis 20 mm Dicke lasergeschnitten. Lasergeschnittene Titanzuschnitte sind die wirtschaftliche Basis für Halter, Abdeckungen und Strukturteile, bei denen geringes Gewicht und Korrosionsbeständigkeit zählen – etwa in Medizin-, Marine- oder Chemietechnik.
Titan reagiert bei hohen Temperaturen stark mit Sauerstoff. Anforderungen an die Schnittkante, etwa Nacharbeit bei ermüdungsbeanspruchten Teilen, gehören deshalb in die Zeichnung. Weiterbearbeitung durch Fräsen oder Gewindeschneiden fragen Sie im selben Formular an.
Schweißen und Schweißbaugruppen
Für Schweißbaugruppen stehen WIG-, MIG/MAG- und Punktschweißen zur Verfügung; Aluminium wird WIG- oder MIG-geschweißt. Aus Einzelteilen entstehen so komplette Baugruppen: geschweißt, mit Einpressmuttern und Einpressbolzen bestückt, mit geschnittenen Gewinden versehen und auf Wunsch montiert.
Für die Anfrage einer Baugruppe laden Sie die Einzelteilzeichnungen und eine Baugruppenzeichnung oder Stückliste hoch. Schweißnahtangaben, Dichtheitsanforderungen und Sichtflächen sollten gekennzeichnet sein, damit das Angebot den Prüfumfang richtig abbildet.
Stanzen für größere Serien
Neben dem Laser stehen CNC-Stanzen und Stanzen mit Folgewerkzeugen zur Verfügung. Bei wiederkehrenden Teilen in größeren Serien senkt ein Folgewerkzeug die Stückkosten deutlich, weil mehrere Schneid- und Locharbeitsgänge im selben Werkzeug zusammengefasst sind und je Hub ein fertiges Teil entsteht.
Ob Laser oder Stanzen wirtschaftlicher ist, hängt von Geometrie, Serie und Wiederholrate ab. Nennen Sie Jahresbedarf oder Abrufmengen in der Anfrage – der Vergleich steht dann im Angebot.
Oberflächen für Blechteile
Blechteile können direkt mit Oberflächenbehandlung angefragt werden: Pulverbeschichten für deckende Farbschichten, Verzinken für Korrosionsschutz, Strahlen und Bürsten für definierte Sichtflächen, Laserbeschriften für dauerhafte Kennzeichnungen. Aluminiumbleche lassen sich zusätzlich eloxieren.
Verfahren, Schichtdicke und gegebenenfalls Farbton oder RAL-Nummer gehören in die Zeichnung oder ins Hinweisfeld. Flächen, die frei bleiben müssen – etwa Erdungspunkte oder Passbohrungen – sollten gekennzeichnet sein.
Vom Upload zum schriftlichen Angebot
Die Anfrage ist kein Sofortpreis-Konfigurator. Ihre Unterlagen werden als konkrete Bauteilanfrage geprüft: Geometrie, Werkstoff, Dicke, Toleranzen und Menge fließen in die Kalkulation ein. Die erste Rückmeldung kommt innerhalb von zwei Arbeitstagen – mit einem schriftlichen Angebot oder konkreten technischen Rückfragen.
Das Anfrageformular nimmt PDF-Zeichnungen und STEP/STP-Modelle an. Liegt ein Zuschnitt nur als DXF vor, exportieren Sie aus Ihrem CAD eine bemaßte PDF-Zeichnung oder ein STEP-Modell der Abwicklung – die Konturdaten für die Fertigung werden nach Auftragserteilung abgestimmt.
Weiterführend
Passende nächste Schritte
CNC-Lohnfertigung
Blech- und Zerspanungsteile als laufende Fertigungsaufträge vergeben.
WeiterlesenFrästeile nach Zeichnung
Prismatische Bauteile, wenn Fräsen statt Blech die richtige Wahl ist.
WeiterlesenOberflächenbehandlung
Pulverbeschichten, Verzinken und Eloxieren im Überblick.
Weiterlesen
Blechteile nach Zeichnung anfragen
Unterlagen hochladen, Werkstoff und Stückzahl angeben. Die technische Prüfung ist die Grundlage für Ihr Angebot.
Vertiefung
Worauf Sie achten sollten
Laserteile
Zuschnitte und Konturteile mit Bemaßung, Werkstoff und Dicke in der Zeichnung.
Kantteile
Biegewinkel, Radien und Kantrichtung angeben; Durchbrüche nahe der Kante kennzeichnen.
Schweißbaugruppen
Einzelteile plus Baugruppenzeichnung; Nahtangaben und Sichtflächen markieren.
Fragen
Häufige Fragen
Welche Blechdicken können geschnitten werden?
Bis 20 mm in Stahl, Edelstahl, Aluminium und Titan, bei Formaten bis 4.000 × 2.400 mm. Geben Sie Werkstoff und Dicke in der Zeichnung an; bei dicken Blechen bestätigt das Angebot die Schnittqualität.
Kann Titan lasergeschnitten werden?
Ja. Titan Grade 2 und Grade 5 (Ti-6Al-4V) werden bis 20 mm Dicke lasergeschnitten. Kennzeichnen Sie Anforderungen an die Schnittkante in der Zeichnung, etwa Nacharbeit bei ermüdungsbeanspruchten Teilen.
Wie lang dürfen Kantteile sein?
Abgekantet wird bis 3.000 mm Kantlänge. Die volle Länge gilt für dünne Bleche; dicke Bleche werden auf kürzeren Kantlängen gebogen. Die Machbarkeit steht im Angebot.
Kann ich DXF-Dateien hochladen?
Das Anfrageformular nimmt PDF und STEP/STP an. Exportieren Sie aus Ihrem CAD eine bemaßte PDF-Zeichnung des Zuschnitts oder ein STEP-Modell. Nach Auftragserteilung werden die Konturdaten für die Fertigung abgestimmt.
Gibt es eine Mindestmenge für Blechteile?
Ja, 100 Stück je Bauteil. Bei Baugruppen zählt die Baugruppe als Bauteil. Staffelmengen und Jahresbedarf können in der Anfrage ergänzt werden.
Werden komplette Baugruppen geliefert?
Ja. Schweißen, Einpressmuttern und -bolzen, Gewindeschneiden und Montage können zur Baugruppe kombiniert werden. Grundlage sind Einzelteilzeichnungen plus Baugruppenzeichnung oder Stückliste.
Sind Laserteile entgratet?
Entgraten und Kantenbrechen sind Standard. Wenn Schnittkanten sichtbar bleiben oder besondere Anforderungen gelten, kennzeichnen Sie die Flächen in der Zeichnung.
Welche Toleranzen gelten bei Blechteilen?
Üblich sind Allgemeintoleranzen nach ISO 2768 für Zuschnitte und DIN 6930 für Stanzteile; Kantteile streuen stärker als ebene Zuschnitte. Funktionsmaße tolerieren Sie gezielt, der Rest bleibt bei der Allgemeintoleranz.
Können Blech- und Frästeile zusammen angefragt werden?
Ja. Im Anfrageformular wird jedes Bauteil getrennt erfasst, mit eigener Zeichnung, eigenem Werkstoff und eigener Menge. Unterschiedliche Fertigungsverfahren sind in einer Anfrage möglich.
